暖通系统中,DN、De和Φ如何区分,代表什么意思

您现在的位置:首页 >> 新闻中心 >> 暖通系统中,DN、De和...
访问量 : 11012
发布时间 : 2023-04-29

  DN 、De、、Φ的关系

De 量的是管道外壁的直径

DN 是 De 减一半管壁的厚度得的数
Φ表示普通圆的直径

 01  DN是指管道的公称直径

通常用来描述:镀锌钢管

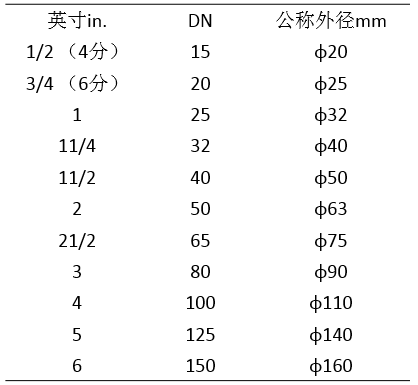

公称直径可用公制mm表示,也可用英制in表示。管路附件也用公称直径表示,意义同有缝管。它与英制单位的对应关系如下: 尺寸.png

公称通径(nominal diameter),又称平均外径(meanoutside diameter)。这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径,公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。公称通径是供参考用的一个方便的圆整数,与加工尺寸仅呈不严格的关系。同一公称直径的管子与管路附件均能相互连接,具有互换性。它不是实际意义上的管道外径或内径,虽然其数值跟管道内径较为接近或相等。

 02   De主要是指管道外径

主要用于描述:无缝钢管、PVC等塑料管道、和其它需要明确壁厚的管材


一般采用De标注的,均需要标注成外径X壁厚的形式。

我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道;但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN。

 03   Φ表示普通圆的直径

当然了,Φ还能表示管材的外径,但是此时应该在其后面乘以壁厚。如:Φ25×3,表示外径为25mm,壁厚为3mm的管材。

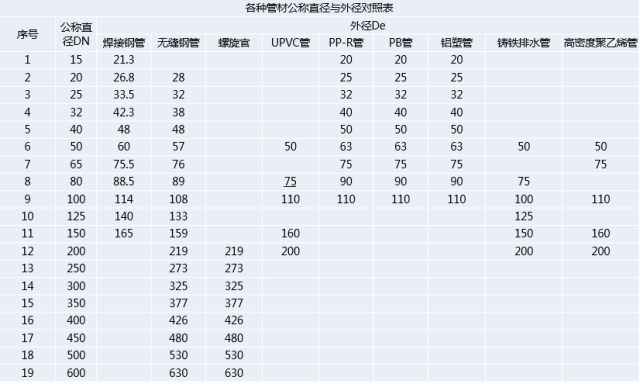

总结:De、DN、d、ф的各自表示范围!


De-- PPR、PE管、聚丙烯管 外径


DN-- 聚乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径


d -- 混凝土管公称直径


ф-- 无缝钢管或者有色金属管道应标注“外径×壁厚”
