菲斯克毛细10石墨地暖模块施工
菲斯克10石墨地暖模块施工步骤及要领
目录:
• 1.施工前期准备
• 2.分集水器及主管的安装
• 3.安装DN10石墨地暖模块
• 4 .铺设DN10地暖盘管
• 5.水泥沙浆找平施工
• 6.检验调试与验收
一、施工前期准备

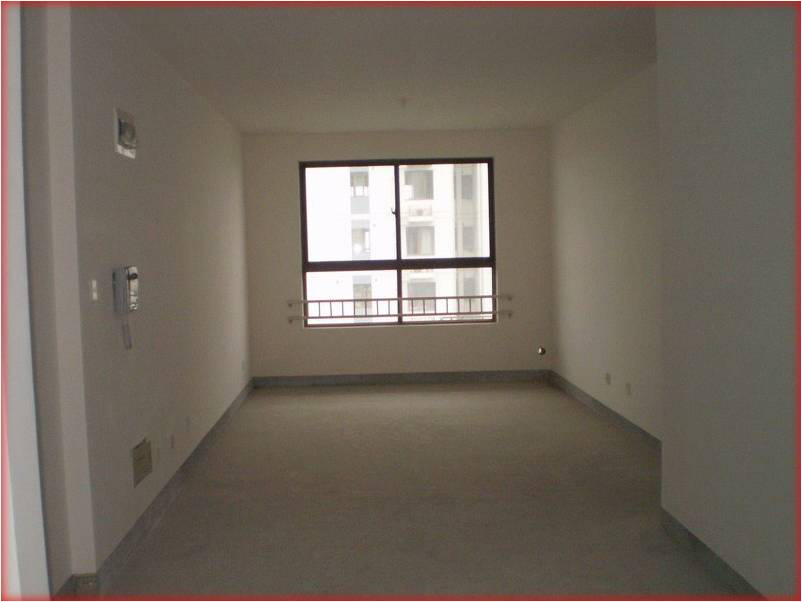

勘察现场以及定位

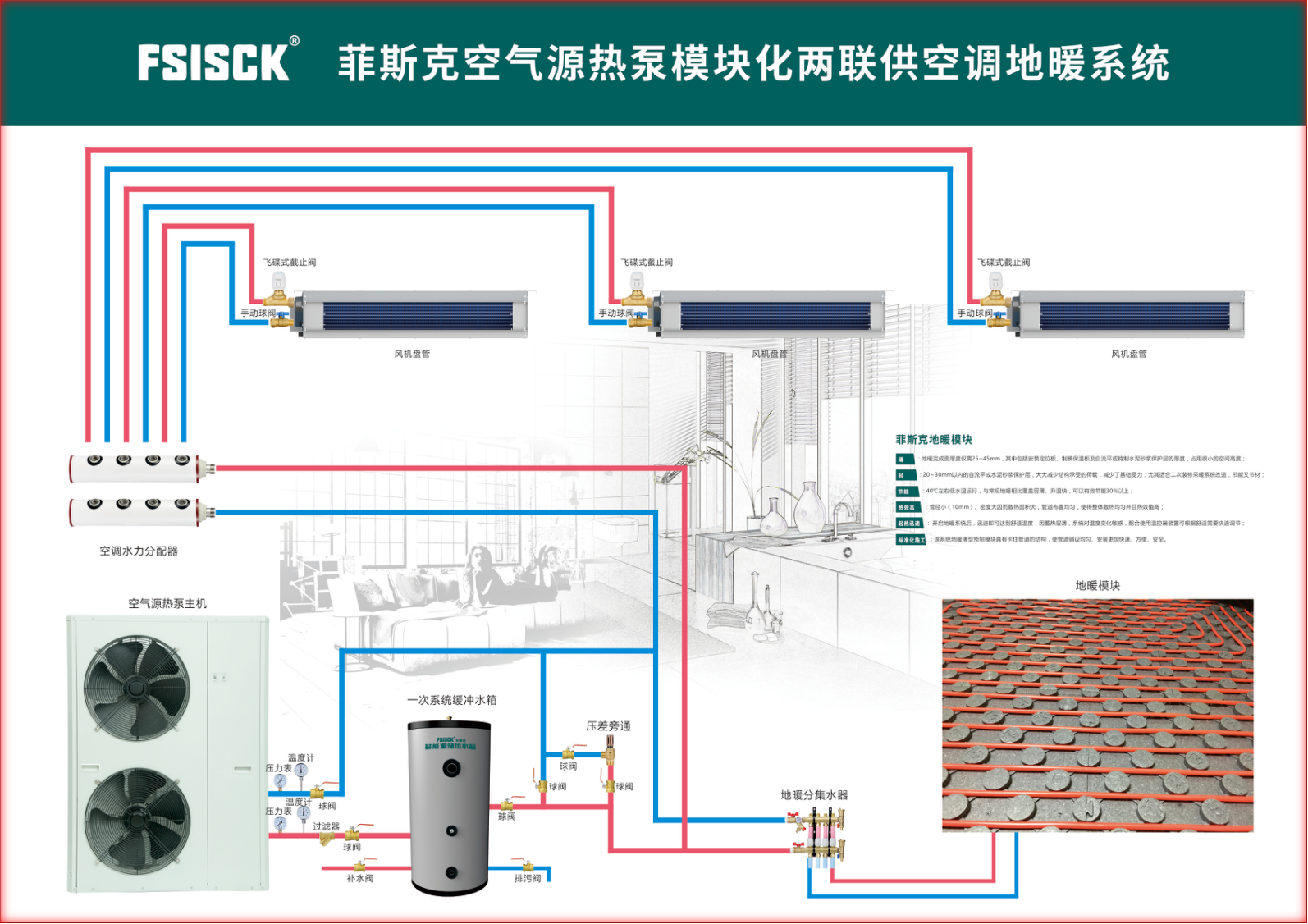

1分集水器以及空气源热泵主机(锅炉)位置定位,
主机处预留水电气源,分集水器处预留电源。
2.确定主管的走向
3.预留温控器的位置
4.用水平仪测量地面平
整度((两米靠尺高低差
不大于 5mm))
5.清理现场,打扫现场清洁,
.剔除墙体内暗敷的导线槽及
暗盒槽
6、确定好管道的铺设回路,10 地暖管分水嘴的路数,地暖分集水器的路数。每个支路铺设 4 平米,大于4 平米增加一个回路。
二、分集水器及主管的安装
1、主管的安装
•注意:
A 主管安装需要横平竖直
B 主管套上保温
C 用骑马钉固定主管(一米一个)

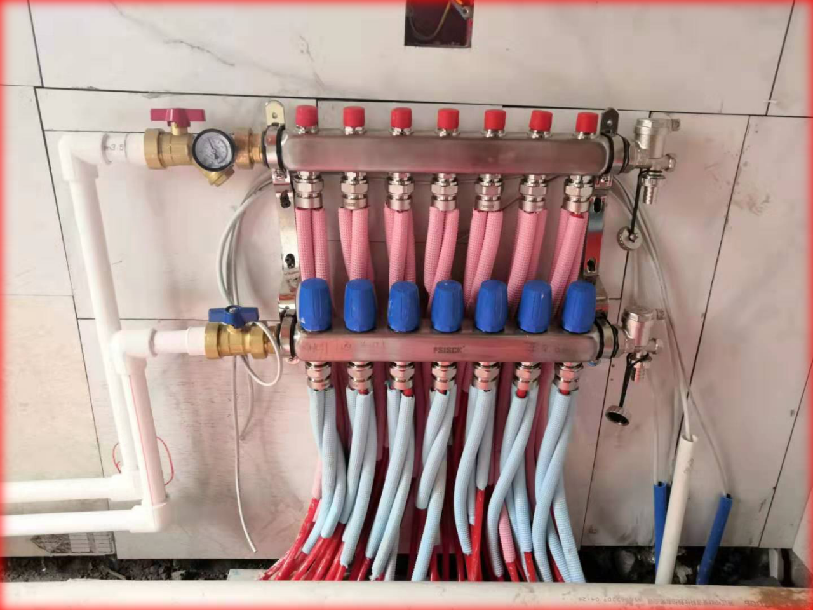

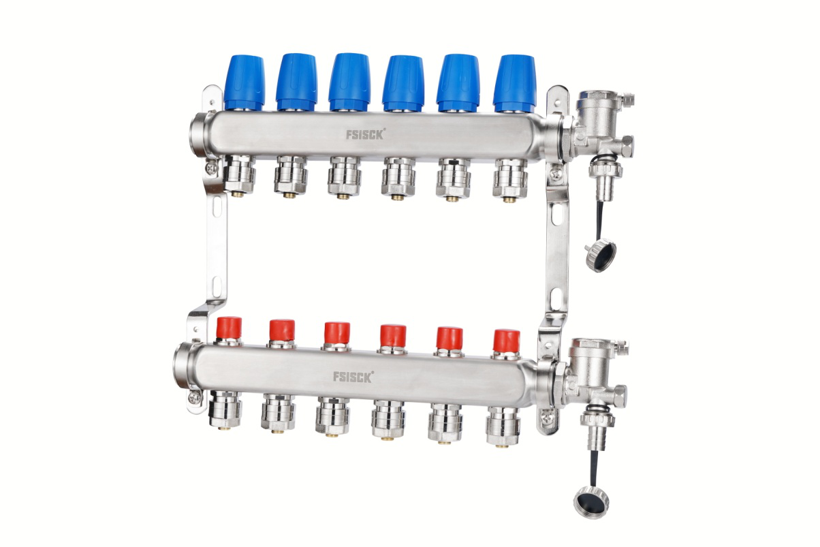

2、地暖分集水器的固定安装
3、在分水器的供水连接管道
上,顺水流方向安装带过滤水平套阀。
注意:
A、地暖分集水器上面为供水(手动端),下面为回水(自动端);
B、分集水器的下•端距离地面需 30 公分
C、保证分集水器的横平竖直
D、地暖分集水器不得安装在有触电危险的
区域。
三、安装10mm石墨地暖模块
1.布排温控线路。

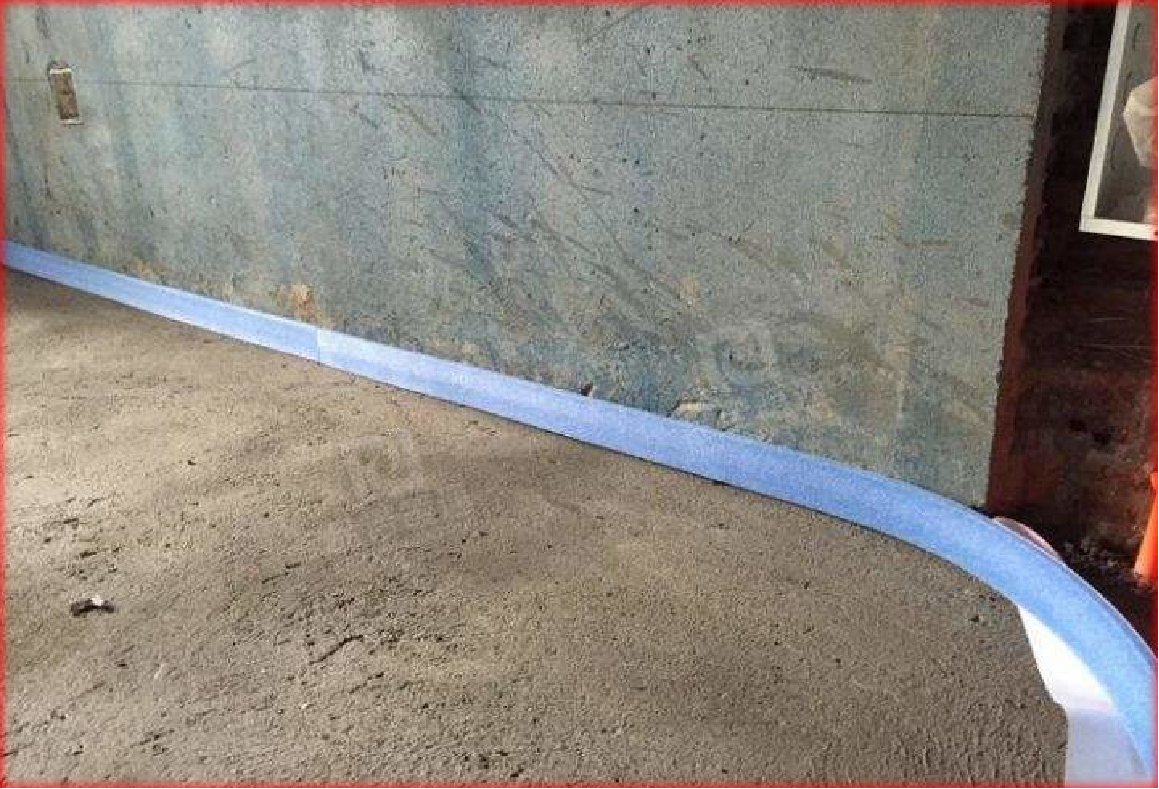

2.沿墙边贴上封边隔热边角保温

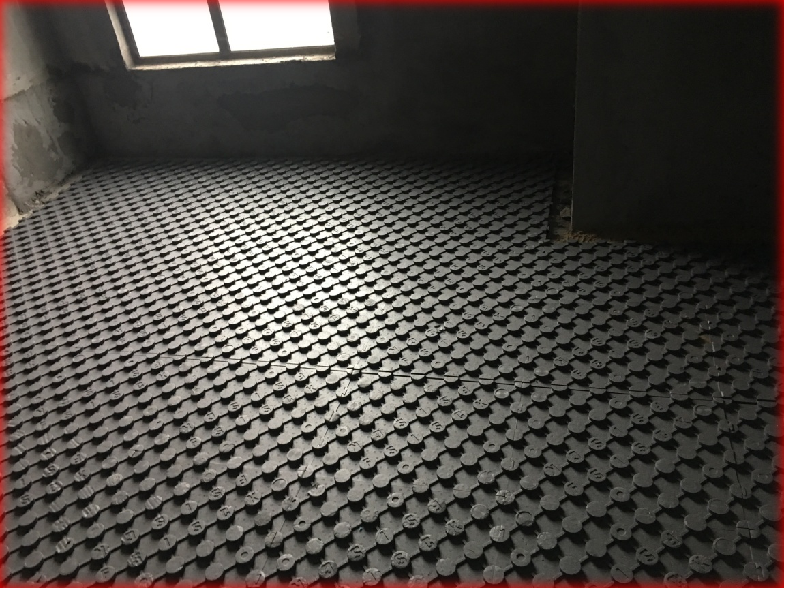

3.铺设10石墨模块
3.1铺设石墨地暖模块,将石墨地暖
模块的子母卡口及卡边依次连接铺设。
3.2地暖盘管密集区域地面铺设专用
石墨平板保温;
3.3地暖模块铺过地面线管时,依照线管的
走向,将地面管线开槽,使地暖模块能
平整的铺设在地面,同时保证管道在平
面上的基本平整。
铺设注意!!!
1.模块铺好在未铺设地暖管道之前,靠近门口、走道以及施工
人员走动频繁的区域用模块包装箱展开平铺在模块上面减少
人为因素造成保温板的损坏,
2.穿平底施工鞋。
3.单根管最大铺设长度70米
4.单根管路最大铺设面积4.5平米
5.同一分水嘴间支路管最大长度相差小于8米
6.地暖走管密集的地方必须用平板保温铺设
(处理步骤 如下:)
A、地暖盘管密集区域地面铺设专用石墨平板保温;
B、在石墨平板保温上放置 10mm 地暖管专用管托;
C、将 10mm 地暖管均匀布置并卡入管托。
7在干湿交界区设置隔水条;
8总面积超过30平方或总长度超过8m需设置伸缩缝;
9个别位置对地暖管道需要特别固定的可以用10专用卡钉固定

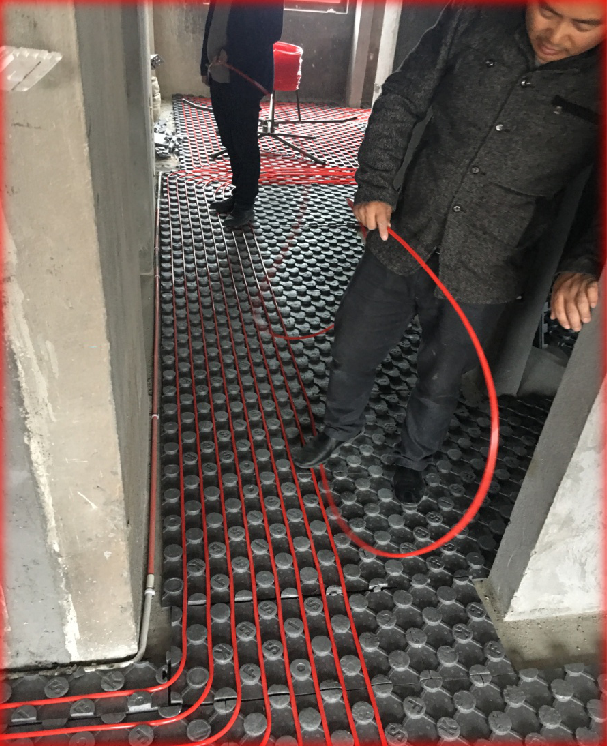

四、铺设DN10mm地暖盘管
A 铺管的时候要穿地暖模块铺设专用鞋或平底鞋
B 看设计图纸,管长的分配

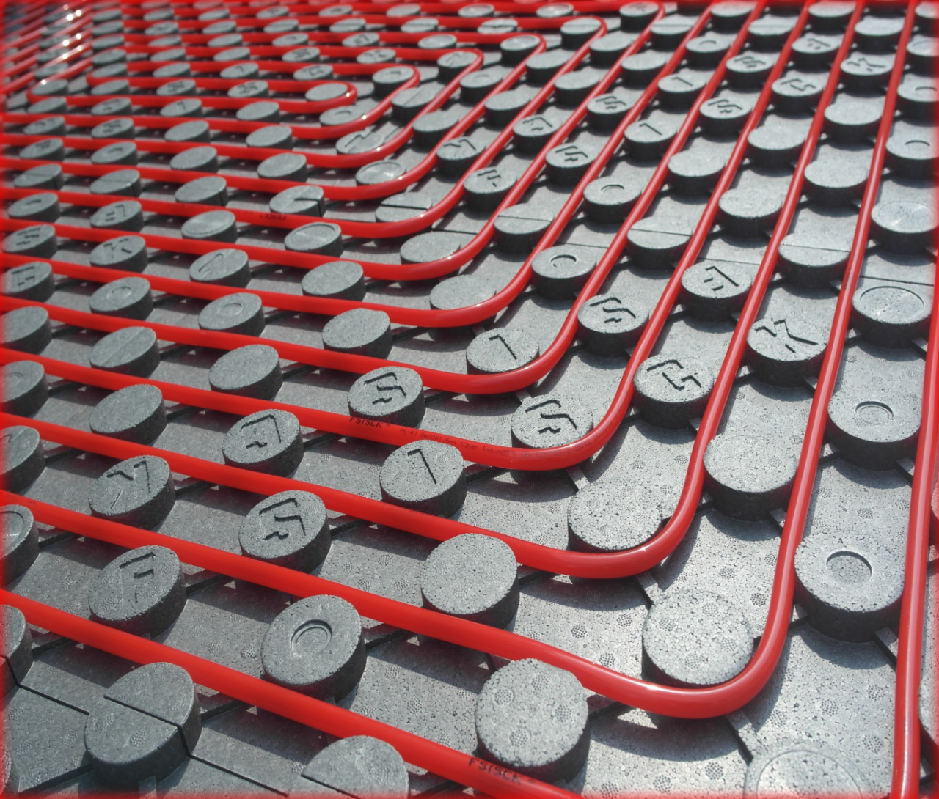

C、10 地暖管的铺设间距为 60mm
D、每个回路长度不超过 70M
E、每路分支路管子长度差不能超过 8m.
铺设注意.
1铺好管子后不踩边缘部分,防止模块下陷损坏
2不踩没有模块却又有管子的地方
3在干湿交界区设置隔水条
4总面积超过 30 平方或总长度超过8M 需设置伸缩缝
5个别位置对地暖管道需要特别固定的可以用 10 专用
卡钉固定
铺设管道步骤:

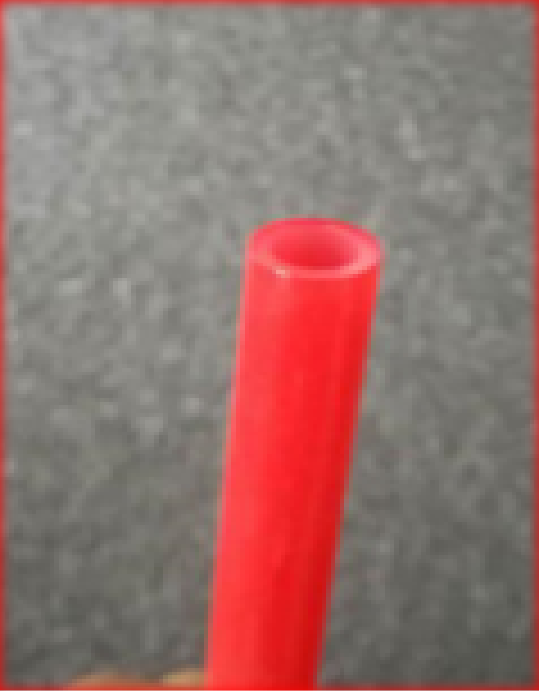

1.将地暖管口剪切,保证切口平整;
2.套上10地暖管专用保温,并将专用管箍套在地暖管头部;
3.准备一壶开水(让管道软化插入分水嘴时减少管道划伤,保护管道内壁),将10地暖管用开水热浸后套入分水嘴,并将管箍移至管子中上部;
4.将水通过地暖分集水器排污口注入管路系统,并打压至 6Kg 压力并保压
特别提醒:
A.管道实验压力建议小于等于0.8mpa,保压
至设备安装。
B.每一个回路的供回水管安装在分水嘴上时要从左右往右依次一一对应,以便调试和检修;
C.每个分水嘴下面的 2~3 个地暖管小回路
不能跨越两个温度控区域;
D. 安装分水嘴时,务必使分水嘴与分集水器主体保持垂直,并与分集水器支管接合面均匀贴合,再拧紧螺帽,避免接口处错位紧固时造成分水嘴受力不均,损坏分水嘴。
五.水泥沙浆找平施工
• 1.测量地面高度差
• 2.找出最高点
• 3.制造标高

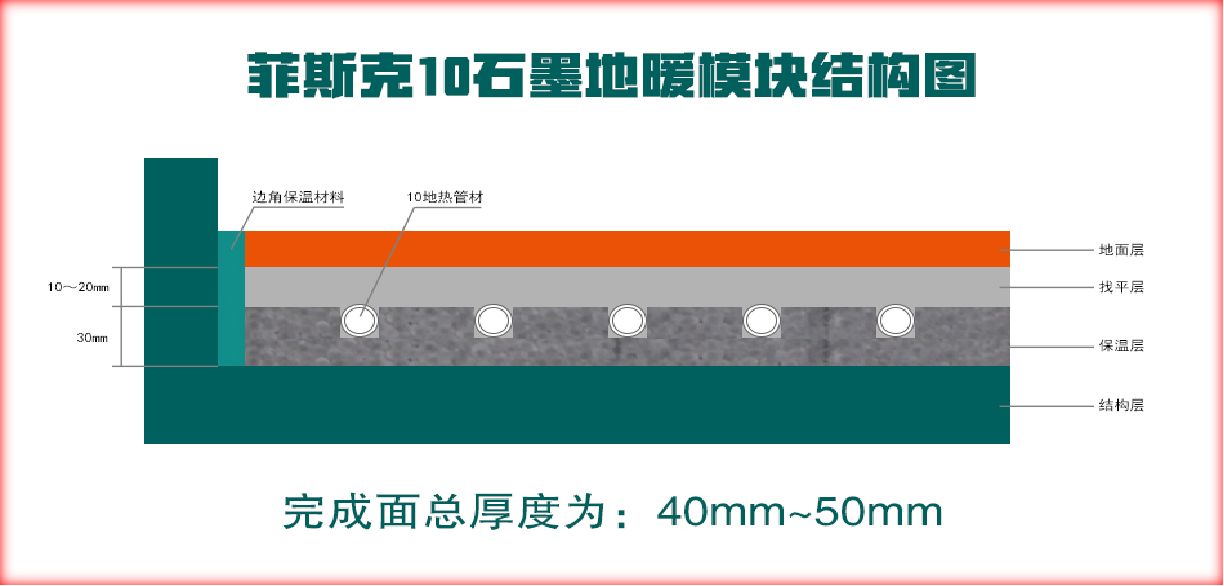

• 4.水泥沙浆找平,找平高度为高于模块 20mm 左右
六、检验调试与验收
1.在地暖分集水器的自动端(回水端)每个回路安装一个热电阀;
2.每个温控区域安装一个温控器;
3.连接温控器和热电阀,将同一个温控区域的热电阀都连到相应的温控器上。
